測量對象：
1.在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；2.在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；3.在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；4.在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓；5.在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。
技術參數：

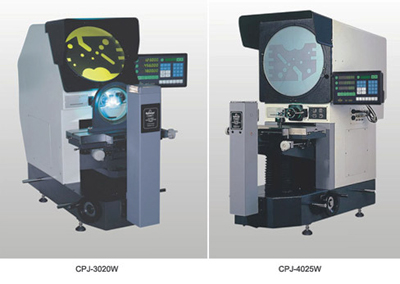

型號 CPJ-3020W CPJ-4025W X軸坐標行程(mm) 200 250 Z軸坐標行程(mm) 100 150 工作臺尺寸(mm) 400×150 450×200 擺動范圍 ±15° ±15°（可特制至±25°） 數顯分辨力(μm) 0.5 示值誤差(mm) X、Y軸: (2.5+L/100). Z軸: 3.5+L/50 (L為被測物體長度，單位：mm)
X軸坐標行程(mm) 75 (調焦) 100 (調焦) 重量(kg) 160 240 尺寸(mm) 1090×830×1010 1215×646×1210 投影屏 尺寸(mm) Ф 300 Ф 400 旋轉范圍 0~360° 旋轉分辨力 1’ or 0.01° 物鏡(CPJ-3020W) 放大倍數 10× (選) 20× (選) 50× (選) 100× (選) 物方視場 (mm) Ф30 Ф15 Ф6 Ф3 工作距離 (mm) 77.7 44.3 38.4 25.3 物鏡(CPJ-4025W) 放大倍數 5× (選) 10× (標) 20× (選) 50× (選) 100× (選) 物方視場 (mm) Ф80 Ф40 Ф20 Ф8 Ф4 工作距離 (mm) 93.7 103.9 95.1 65.7 35.0 數據處理系統 DC-3000多功能數顯表，全中文顯示，可做多點采樣，坐標旋轉。點、線、圓、距離、角度測量 儀器照明 透射： 24V/150W 鹵素燈。 反射：21V/150W鹵素燈 儀器附件 微型打印機(選)、光學尋邊器(選)、M2D-CPJ軟件(選)等——詳情請見投影儀附件說明 儀器電源: AC 100-240V 50/60Hz，總功率: 400W
儀器特點：
1.臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。2.可將被測工件的輪廓、截面和表面形狀準確的成像到投影屏上，最適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
