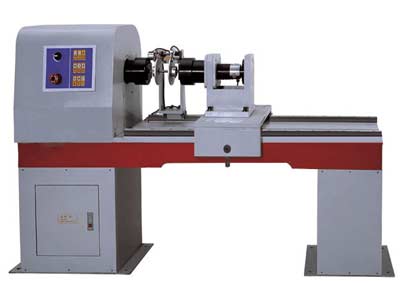

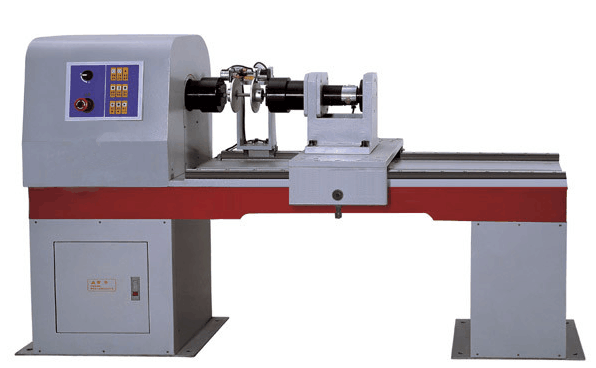

1、設備名稱：微機控制彈簧扭轉試驗機
2、型號：1MXS-100Nm
3、設備主要功能及構成
3.1 設備主要功能：
微機控制彈簧扭轉試驗機主要用于扭轉彈簧及彈性元件扭矩的檢測。被測試零件安裝在可調整空間的夾具之間，可適應不同的被測試零件扭轉力學性能的試驗。試驗機采用計算機控制操作，可進行定角度扭矩試驗；顯示器顯示被測試零件的角度-扭矩曲線；實時顯示角度、扭矩、曲線、扭矩峰值保持、試驗機工作狀態；試驗數據存儲、打印試驗報表等。可根據國家標準《GB/T10128-2007  金屬材料 室溫扭轉試驗方法》進行試驗和提供數據。
3.2 設備構成：
MXS系列微機控制電子扭轉試驗機主要由主機、扭角測量裝置、DTC-350測控系統和計算機四大部分組成。試驗過程中，由計算機軟件發送指令給DTC-350控制單元使伺服電機轉動，伺服電機通過同步帶帶動減速機，減速機帶動動夾頭轉動。當動夾頭轉動時，給試樣施加一個扭矩，這個扭矩通過試樣傳遞到定夾頭，由定夾頭傳遞給扭矩傳感器，扭矩傳感器的輸出信號送入控制單元內的測量放大電路，再經過A/D轉換進入計算機。扭角測量通過光電編碼器來測量。在試樣的標距處固定兩個轉盤，兩個光電編碼器分別附著在兩個轉盤上，兩個轉盤之間的轉角差也就是兩個光電編碼器的轉角差，兩個光電編碼器的脈沖信號輸入到計算機，通過計算機處理，可得到精確的扭角值。

4、設備主要特點
4.1 主機特點：
Ø 圓弧形前罩設計，外形美觀。
Ø 進口交流伺服電機驅動，準確度高，響應快。
4.2 控制器特點：
Ø 扭矩分辨率達到滿量程的1/350000。
Ø 采樣頻率可高達1000Hz。
Ø 采用先進的神經元自適應PID控制算法，可實現對所有測量通道的閉環控制。
Ø 具有完備的試驗機測控及數據處理單機功能，同時具有強大而完備的網絡管理功能。
4.3 軟件特點：
Ø 開放式的試驗方案，客戶可以根據試驗標準的需要編寫試驗方案。
Ø 動態顯示：扭矩、扭角、標距扭角、時間試驗曲線實時動態顯示在屏幕上。
Ø 開放式的試驗報告，客戶可以根據自己的需要編輯報告格式，生成各種個性化的試驗報告，同時可將報告導出到EXCEL文件當中，方便用戶對報告進行二次編輯。
Ø 強大的權限管理功能，管理員可根據不同層次的試驗人員分別開放對應的軟件功能，大大降低了由于操作人員人為操作原因造成設備使用不正常。
Ø 強大數據管理功能，最高可對16路模擬通道、8路數字測量通道、RS-232/485總線測量設備、CAN總線測量設備進行實時數據采集及整理。
Ø 完善的數據查詢功能，用戶可根據試驗結果的信息如編號、日期、試驗方案名稱等進行組合查詢。
Ø 豐富的曲線分析功能，軟件可自動在曲線上標記特征點，并可以對曲線進行任意倍數放大縮小以及曲線遍歷等操作。試驗過程中可實時顯示多種不同類型的試驗曲線；試驗結束后可選擇手動定義上、下屈服點等操作，極大地方便了用戶進行數據分析。
Ø 自定義參數單位功能。用戶可根據需要進行單位設置。軟件可自動對所有采樣數據、結果計算、報告輸出等進行基本單位與自定義單位轉換。
Ø 具有軟件滿量程過載保護功能,試驗結束自動停止保護功能.

5、設備主要技術參數：
5.1  最大扭矩：100Nm；
5.2  試驗機準確度等級：1級；
5.3  扭矩測量范圍：1%—100%FS；
5.4  扭矩示值相對誤差：示值的±1%以內；
5.5  扭矩分辨力：最大扭矩的1/±350000；
5.6  扭轉角測量范圍：0-10000°；
5.7  扭轉角示值相對誤差：示值的±1%以內；
5.8  扭轉計扭角分辨力：0.009°；
5.9  扭轉計扭角示值相對誤差：示值的±1%以內；
5.10 扭轉速度：1-720°/min；
5.11 扭轉速度相對誤差：設定值的±1%以內；
5.12 夾持試樣尺寸：φ6-φ20mm（φ6-φ20mm）；
5.13  夾頭間距離：350 mm；
5.14  主機外型尺寸（長×寬×高）：1000×410×550（mm）
5.15  電源：220V±10%； 500W；
5.16  主機重量：約100kg。

6、 設備主要配置：
6.1 主機框架及傳動部分一套；
6.2 伺服電機及伺服器一套；
6.3 擺線針輪減速機一臺；
6.4 100Nm扭矩傳感器一只；
6.5 標距內扭轉角測量系統一套；
6.6 牧象測量控制系統一套；
6.7 牧象中文版扭轉試驗試驗軟件一套；
6.8專用扭轉夾頭一套。
6.9電腦、打印機各一套。

7、 本設備所滿足的標準：
7.1  試驗機檢定標準：
JJG269-2006扭轉試驗機
7.2  滿足的試驗方法標準：
GB/T10128-2007  金屬材料 室溫扭轉試驗方法
8、 售后服務：
8.1  整機保修一年，產品終身服務；
8.2  免費提供軟件升級；
8.3  協助安裝、調試，培訓1—2名操作員；
8.4  在24小時內響應用戶投訴，4小時內提出解決方案。

質量保證：
　　蘇州牧象檢測設備有限公司（以下簡稱牧象）
　　牧象提供的設備為用戶定購型號的原裝機，決不會提供樣機、組裝機等。
　　牧象具有固定的維修服務中心和專業維修工程師。
　　設備在用戶現場通過最終驗收合格后進入免費保修期,牧象對設備提供壹年免費保養、保修服務。備品備件等供應充足完全可以滿足用戶一年年所需。
安裝調試：
　　交貨地點由用戶指定現場。我方接用戶書面通知2天內，到現場進行安裝、調試。
　　安裝調試合格后，在設備使用現場乙方提供伴隨性服務一周。
　　我方安裝調試人員應遵守使用方現場及安全管理規定，對自身安全行為負責。
　　技術資料：我方提供完整的中文版操作使用手冊、維修手冊、裝箱單、軟件備份光盤等相關資料兩份。
培訓方案：
　　我方負責擬定免費（包含差旅、住宿）培訓計劃：
安裝期間的培訓：我方在儀器安裝調試期間對業主方使用人員在儀器調試現場進行2-3天技術培訓，使買方使用人員能獨立操作儀器、掌握儀器的安裝、開啟、關閉步驟及儀器的日常維護和維修、系統的操作和控制。
　　設備安裝調試最終驗收合格后，由我方專業技術人員為用戶安排2～3天的操作培訓、維修人員的現場免費培訓。主要培訓操作人員對設備基本原理、軟件使用、操作、維護等的理解及應用，并達到用戶操作人員能獨立操作設備、服務生產、樣品檢測分析工作，維修人員進行基本的維修服務。
